Đồng Hồ Đo Lưu Lượng Vortex

Đồng hồ đo lưu lượng kiểu Vortex là thiết bị đo lường dựa trên hiện tượng vật lý tạo xoáy, cực kỳ bền bỉ và ổn định trong các môi trường nhiệt độ và áp suất cao.

1. Nguyên Lý Hoạt Động

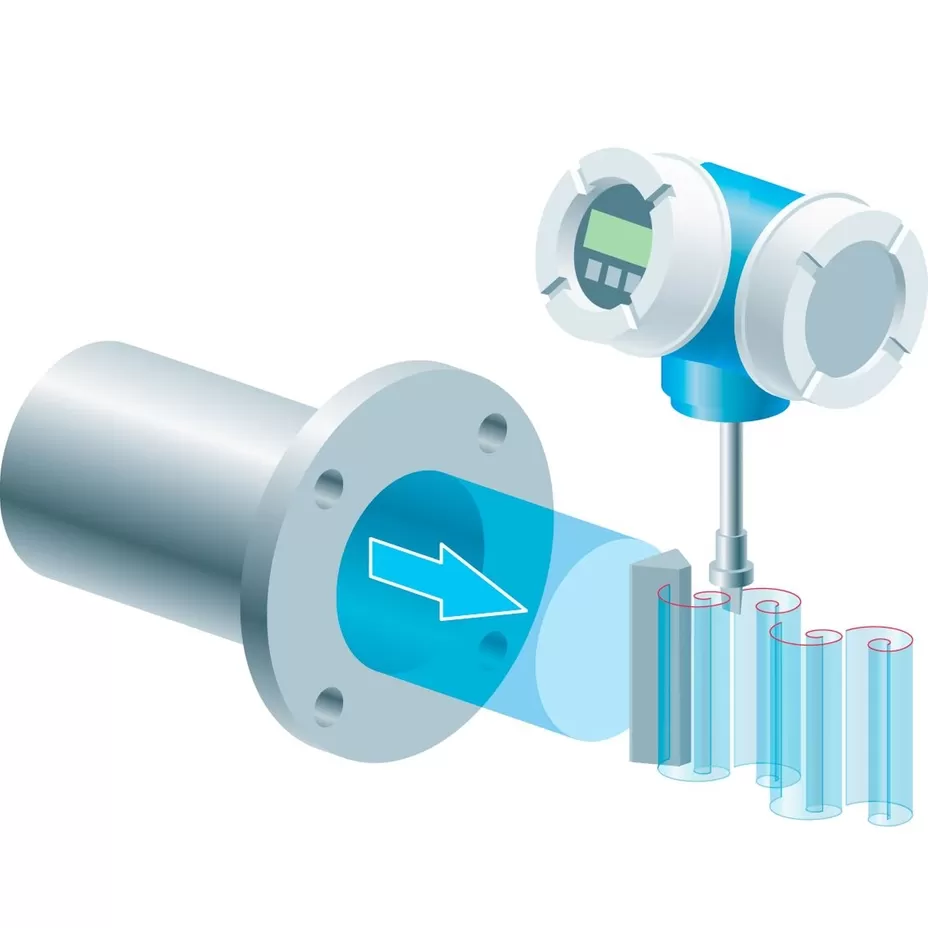

Thiết bị vận hành dựa trên hiện tượng xoáy Kármán:

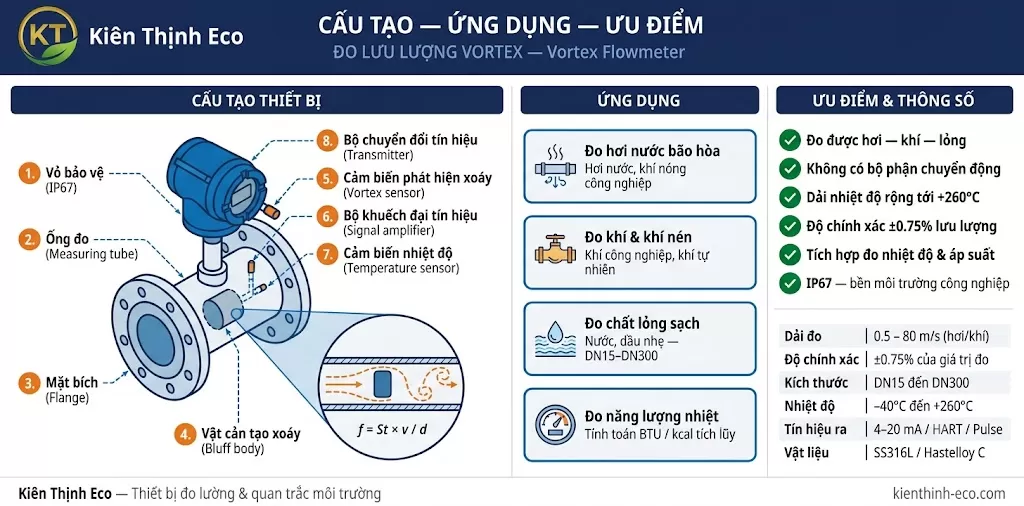

• Tạo xoáy: Bên trong thân đồng hồ có đặt một vật cản (gọi là bluff body). Khi dòng chảy đi qua vật cản này, các vòng xoáy sẽ được tạo ra ở hai bên xen kẽ nhau.

• Định luật Strouhal: Tần số của các vòng xoáy này tỷ lệ thuận tuyến tính với vận tốc của dòng chảy.

• Cảm biến: Một bộ cảm biến nhạy bén sẽ đếm số lượng xoáy này để tính toán chính xác lưu lượng dòng chảy đang đi qua ống.

2. Ứng Dụng Điển Hình

Đồng hồ Vortex là sự lựa chọn hàng đầu cho các hệ thống năng lượng và tiện ích:

• Hơi nước (Steam): Hơi bão hòa và hơi quá nhiệt (đặc biệt phổ biến trong lò hơi).

• Khí nén: Hệ thống khí nén công nghiệp.

• Khí tự nhiên: Đo lường khí gas, khí đốt.

• Nước nóng: Các hệ thống trao đổi nhiệt, nước nóng trung tâm.

• Nhiệt điện: Các nhà máy phát điện và hệ thống quản lý năng lượng.

3. Lưu Ý Lựa Chọn & Hạn Chế

Để đảm bảo thiết bị hoạt động hiệu quả, cần lưu ý:

• Thế mạnh: Phù hợp nhất cho các ứng dụng đo hơi và khí.

• Hạn chế: * Không thích hợp cho chất lỏng có độ nhớt quá cao (vì sẽ làm triệt tiêu các vòng xoáy).

  • Không hiệu quả khi lưu lượng quá thấp (vận tốc dòng chảy không đủ để tạo ra xoáy ổn định).

4. Đặc Điểm Nổi Bật

• Độ bền cao: Không có bộ phận chuyển động, giảm thiểu tối đa mài mòn và hư hỏng cơ học.

• Độ ổn định: Cung cấp kết quả đo tin cậy trong thời gian dài mà không cần hiệu chuẩn thường xuyên.

• Đa năng: Có khả năng chịu được nhiệt độ và áp suất cực cao, phù hợp với môi trường công nghiệp nặng.

So sánh nhanh với các dòng khác:

• So với Điện từ: Vortex đo được hơi và khí (Điện từ không đo được).

• So với Coriolis: Vortex có giá thành kinh tế hơn cho các đường ống kích thước lớn, mặc dù độ chính xác không cao bằng.

Tư vấn kỹ thuật: Khi lắp đặt đồng hồ Vortex, cần chú ý khoảng cách đoạn ống thẳng (upstream và downstream) để dòng chảy ổn định trước khi đi qua vật cản. Bạn đã có thông số về kích thước đường ống hiện tại chưa?
