Giải pháp đo lưu lượng chênh áp (DP) là phương pháp đo gián tiếp thông qua việc tạo ra một điểm thắt trong đường ống để đo sự sụt giảm áp suất, từ đó suy ra lưu lượng dòng chảy.

1. Nguyên Lý Hoạt Động

Thiết bị vận hành dựa trên Phương trình Bernoulli và các nguyên lý cơ học chất lỏng:

Tạo điểm thắt: Lắp đặt một phần tử tạo chênh áp trên đường ống như: Orifice plate (tấm chắn), Venturi, hoặc Pitot tube.
Chênh lệch áp suất: Khi dòng chảy đi qua phần tử này, vận tốc tăng lên và áp suất tĩnh giảm xuống, tạo ra một sự chênh lệch áp suất giữa phía trước và phía sau phần tử.
Tính toán: Độ chênh lệch áp suất này tỷ lệ với bình phương lưu lượng. Bằng cách đo độ chênh áp, thiết bị sẽ tính toán chính xác lưu lượng thực tế.

2. Ứng Dụng Điển Hình

Nhờ tính linh hoạt và khả năng chịu đựng cực tốt, đo DP được dùng trong:

Dầu & Khí: Đo lường dòng chảy trong khai thác và vận chuyển.
Nhà máy điện: Giám sát lưu lượng nước cấp, hơi nước.
Công nghiệp hóa chất: Phù hợp với các quy trình sản xuất hóa chất quy mô lớn.
Hơi & Khí công nghiệp: Đo lường các loại khí nén, hơi nóng ở công suất cao.

3. Ưu Điểm Vượt Trội

Công nghệ lâu đời & Tin cậy: Là phương pháp đã được kiểm chứng qua hàng thập kỷ, có cơ sở dữ liệu kỹ thuật cực kỳ đầy đủ.
Tiêu chuẩn hóa quốc tế: Tuân thủ chặt chẽ tiêu chuẩn ISO 5167, giúp việc tính toán và thiết kế đạt độ chính xác chuẩn toàn cầu.
Khả năng thích nghi: Cực kỳ phù hợp cho các đường ống kích thước lớn, môi trường có nhiệt độ và áp suất rất cao mà các loại đồng hồ điện tử khác khó đáp ứng được.
Chi phí thay thế thấp: Các phần tử tạo chênh áp (như tấm Orifice) có chi phí chế tạo rẻ và dễ dàng thay thế.

4. Thông Số Cần Lưu Ý

Tiêu chuẩn thiết kế: ISO 5167.

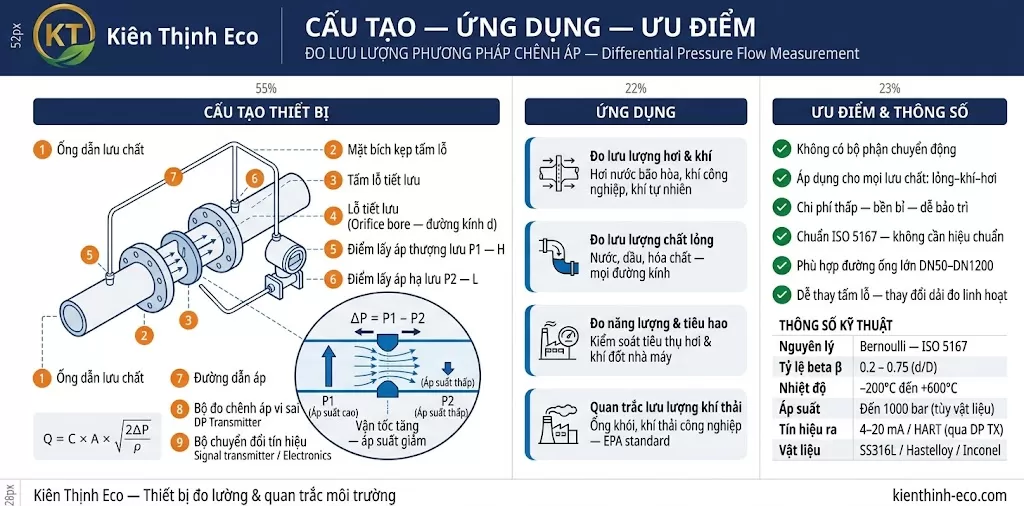

Cấu tạo hệ thống: Thường bao gồm phần tử tạo chênh áp kết hợp với một bộ biến đổi áp suất (Differential Pressure Transmitter).

Bảng tóm tắt các thiết bị tạo chênh áp phổ biến:

Loại phần tử	Đặc điểm chính
Orifice Plate	Rẻ, phổ biến nhưng gây tổn thất áp suất cao.
Ống Venturi	Tổn thất áp suất thấp, dùng cho dòng chảy lưu lượng lớn.
Pitot Tube	Phù hợp đo vận tốc tại một điểm, ít gây cản trở dòng chảy.

Lời khuyên chuyên gia: Đo chênh áp DP là lựa chọn tối ưu về chi phí cho các đường ống size lớn trong nhà máy. Tuy nhiên, cần tính toán kỹ để bù đắp sự sụt giảm áp suất hệ thống do phần tử cản gây ra. Bạn cần tư vấn thiết kế cho loại ống đường kính bao nhiêu?
