Cặp nhiệt điện (Thermocouple) là loại cảm biến nhiệt độ phổ biến nhất trong công nghiệp nặng nhờ cấu tạo đơn giản, bền bỉ và khả năng chịu nhiệt vượt trội so với các dòng RTD thông thường.
1. Nguyên Lý Hoạt Động
Thiết bị vận hành dựa trên Hiệu ứng Seebeck:
-

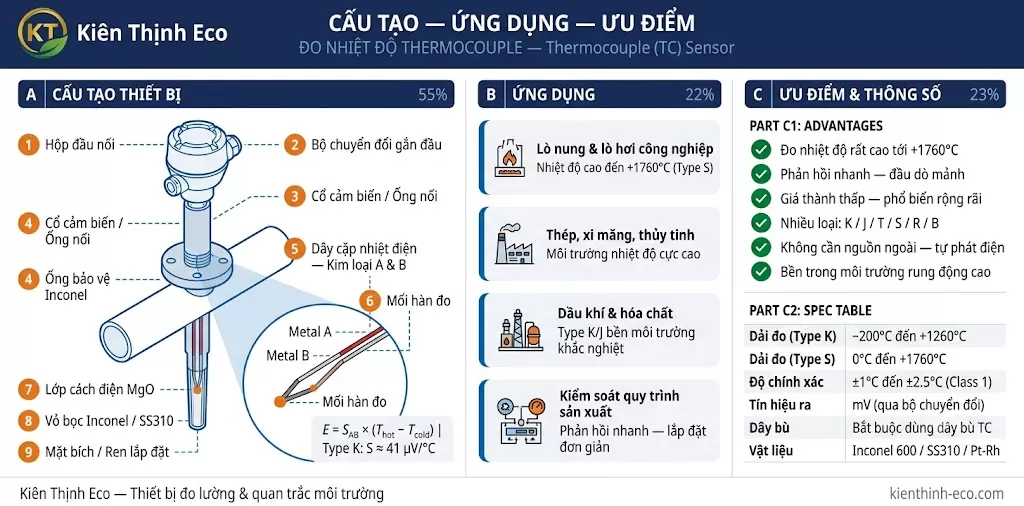

Cấu tạo: Gồm hai sợi dây kim loại khác bản chất được nối lại với nhau ở một đầu (gọi là đầu đo hoặc mối nối nóng).
-
Cơ chế: Khi có sự chênh lệch nhiệt độ giữa đầu đo và đầu còn lại (mối nối lạnh), một suất điện động (EMF) sẽ được sinh ra.
-
Tín hiệu: Điện áp ($mV$) tạo ra tỷ lệ thuận với sự chênh lệch nhiệt độ, từ đó thiết bị hiển thị giá trị nhiệt độ cần đo.
2. Các Loại Phổ Biến & Dải Đo
Tùy vào vật liệu kim loại cấu thành, Thermocouple được chia thành nhiều loại (Type) để phù hợp với từng dải nhiệt:
-
Type K (Chromel/Alumel): Dải đo -200°C đến +1260°C. Đây là loại phổ biến nhất vì giá thành rẻ và dải đo rộng.
-
Type J: Dải đo 0°C đến 760°C.
-
Type T: Dải đo -270°C đến 400°C (Chuyên dùng cho các ứng dụng cực lạnh/âm sâu).
-
Type S/R/B (Bạch kim/Rhodium): Có khả năng chịu nhiệt lên đến 1700°C, chuyên dùng cho các lò nung luyện kim cao cấp.
3. Ứng Dụng Điển Hình
Sản phẩm là lựa chọn số 1 trong các ngành công nghiệp nhiệt độ cao:
-
Lò nhiệt luyện & Lò nung: Kiểm soát nhiệt độ nung gốm sứ, thủy tinh.
-
Luyện thép: Đo nhiệt độ kim loại nóng chảy.
-
Tuabin khí & Động cơ: Giám sát nhiệt độ khí thải và buồng đốt.
-
Nhà máy xi măng: Đo nhiệt độ trong lò quay và các tháp trao đổi nhiệt.
4. Ưu Điểm Nổi Bật
-
Chịu nhiệt cực cao: Vượt xa khả năng của cảm biến RTD.
-
Thời gian đáp ứng nhanh: Phản ứng tức thì với sự thay đổi nhiệt độ nhờ cấu tạo ít thành phần bao bọc.
-
Độ bền cơ học tốt: Chịu được rung động mạnh và môi trường làm việc khắc nghiệt.
-
Giá thành tối ưu: Đặc biệt là dòng Type K và Type J.
Bảng so sánh nhanh các loại Thermocouple
| Loại (Type) | Thành phần kim loại | Dải nhiệt độ tối ưu |
| K | Chromel / Alumel | -200°C ~ 1260°C |
| J | Sắt / Constantan | 0°C ~ 760°C |
| S/R | Bạch kim / Rhodium | Đến 1700°C |
| T | Đồng / Constantan | -270°C ~ 400°C |
Lưu ý kỹ thuật: Tín hiệu của Thermocouple là điện áp $mV$ rất nhỏ, do đó khi nối dây dài cần sử dụng dây bù nhiệt chuyên dụng cùng loại (ví dụ cảm biến Type K phải dùng dây bù Type K) để tránh sai số do ảnh hưởng của nhiệt độ môi trường lên dây dẫn. Bạn đã có sẵn bộ chuyển đổi tín hiệu sang 4-20mA cho cảm biến này chưa?
