CHI TIẾT SẢN PHẨM: CẢM BIẾN ĐO MỨC RADAR (RADAR LEVEL TRANSMITTER)

Cảm biến đo mức Radar là giải pháp đo lường không tiếp xúc tiên tiến nhất hiện nay, được thiết kế để hoạt động ổn định trong những môi trường khắc nghiệt mà các công nghệ đo mức thông thường (như siêu âm hay phao) không thể đáp ứng.

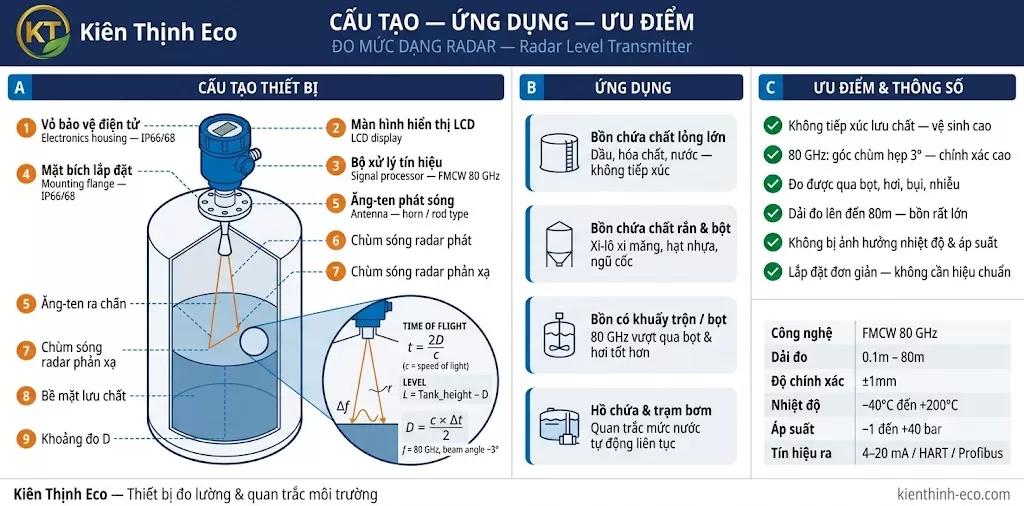

1. Nguyên Lý Hoạt Động

Thiết bị sử dụng sóng vô tuyến cực ngắn để xác định khoảng cách đến bề mặt vật liệu:

• Phát tín hiệu: Cảm biến phát ra các luồng sóng vi ba (microwave) từ đỉnh bồn hướng thẳng xuống bề mặt chất lỏng hoặc chất rắn.

• Phản xạ & Thu nhận: Sóng chạm vào bề mặt vật liệu và phản xạ ngược lại đầu dò.

• Công nghệ xử lý: Thiết bị tính toán mức dựa trên hai phương pháp:

  • ToF (Time of Flight): Đo chính xác thời gian hành trình đi và về của sóng.

  • FMCW (Frequency Modulated Continuous Wave): Đo sự sai lệch tần số giữa sóng phát và sóng thu để tính toán khoảng cách với độ phân giải cực cao.

2. Ưu Điểm Vượt Trội

• Đo lường không tiếp xúc: Cảm biến nằm phía trên, không chạm vào môi trường đo, giúp tránh ăn mòn, bám bẩn và kéo dài tuổi thọ thiết bị.

• Thách thức mọi môi trường: Không bị ảnh hưởng bởi các yếu tố gây nhiễu phổ biến như: Bọt bề mặt, biến động nhiệt độ, áp suất thay đổi, bụi bặm hoặc hơi ẩm dày đặc.

• Độ chính xác tuyệt đối: Với công nghệ FMCW, sai số có thể đạt mức cực thấp chỉ ±1 mm

• Độ tin cậy cao: Hoạt động tốt trong cả môi trường chân không hoặc áp suất cao.

3. Ứng Dụng Điển Hình

Thiết bị là sự lựa chọn số 1 cho các vị trí quan trọng:

• Hóa chất ăn mòn: Axit, kiềm, các dung môi dễ bay hơi nhờ đặc tính đo không tiếp xúc.

• Dầu khí: Giám sát mức dầu thô, xăng dầu và các sản phẩm dầu trong bồn chứa lớn.

• Môi trường nhiều hơi ẩm: Các bồn chứa chất lỏng có nhiệt độ cao sinh ra nhiều hơi nước, khói.

• Chất rắn rời (Silo): Đo mức xi măng, ngũ cốc, hạt nhựa hoặc cát bụi trong các Silo cao.

4. Thông Số Kỹ Thuật Đặc Trưng

• Kiểu đo: Không tiếp xúc (Non-contact).

• Độ chính xác: Lên đến ±1 mm (FMCW).

• Tín hiệu đầu ra: 4–20 mA / HART (Tương thích tốt với các hệ thống PLC/SCADA).

So sánh nhanh: Radar vs Siêu âm
