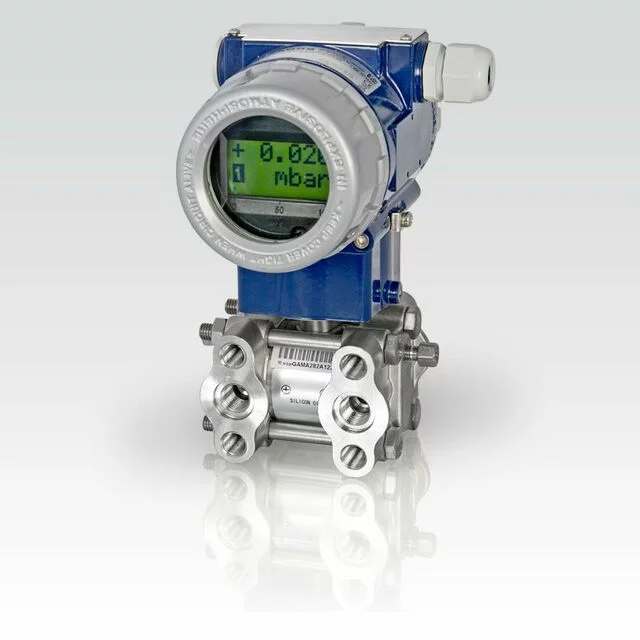

Đo Chênh Áp (DP Transmitter)

Cảm biến đo chênh áp (DP) không chỉ đơn thuần là đo áp suất, mà còn là thiết bị cốt lõi để tính toán lưu lượng, mức chất lỏng và giám sát tình trạng thiết bị thông qua sự chênh lệch áp suất giữa hai điểm.

1. Nguyên Lý Hoạt Động

Thiết bị hoạt động dựa trên sự so sánh áp suất tại hai buồng chứa:

• Cấu tạo hai cổng: Gồm hai cổng kết nối áp suất là High (H - Áp cao) và Low (L - Áp thấp).

• Màng cảm biến: Hai buồng áp suất này được ngăn cách bởi một màng cảm biến trung tâm siêu nhạy.

• Cơ chế: Khi có sự khác biệt về áp suất giữa hai mặt màng, lực chênh lệch sẽ làm biến dạng màng. Biến dạng này được chuyển đổi thành tín hiệu điện tỷ lệ thuận với giá trị chênh áp.

2. Ứng Dụng Đa Dạng (3-trong-1)

Điểm đặc biệt của DP Transmitter là khả năng ứng dụng cực kỳ linh hoạt:

• Đo lưu lượng gián tiếp: Kết hợp với tấm Orifice (tấm chắn) để tính toán lưu lượng chất lưu trong đường ống.

• Đo mức chất lỏng (Thủy tĩnh): Đo áp suất chênh lệch giữa đáy bồn và đỉnh bồn để xác định mức (level) chất lỏng bên trong các bồn kín.

• Giám sát bộ lọc: Đo chênh áp trước và sau bộ lọc để phát hiện tình trạng tắc nghẽn, từ đó đưa ra cảnh báo vệ sinh hoặc thay thế kịp thời.

3. Ứng Dụng Điển Hình

• Nhà máy điện: Giám sát mức nước bao hơi, lưu lượng khí cấp.

• Đo mức bồn kín: Đặc biệt hiệu quả cho các bồn chứa có áp suất phía trên mặt thoáng.

• Hệ thống lọc khí/nước: Theo dõi độ sạch của các lõi lọc công nghiệp.

• Hệ thống HVAC: Giám sát chênh lệch áp suất phòng sạch hoặc ống gió.

4. Ưu Điểm Nổi Bật

• Độ chính xác cao: Khả năng đo được những sai lệch áp suất cực nhỏ.

• Độ bền bỉ: Thiết kế chịu được áp suất tĩnh cao trên cả hai buồng áp.

• Khả năng cấu hình: Dễ dàng hiệu chỉnh dải đo (span) để phù hợp với nhiều mục đích đo lường khác nhau.

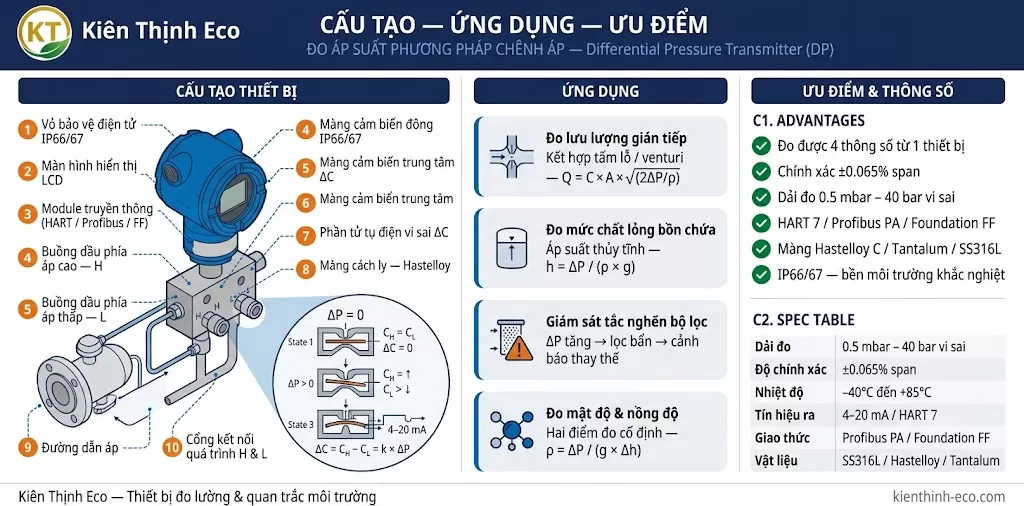

Bảng tóm tắt chức năng



Tư vấn kỹ thuật: Khi lắp đặt DP Transmitter để đo mức bồn kín, cần lưu ý việc bù trừ áp suất mặt thoáng thông qua "ống bù" (wet leg hoặc dry leg). Bạn đang dự định dùng cảm biến này để đo mức hay đo lưu lượng?
